人防工程的密閉閥門用于人防戰時通風系統中轉換通風方式，改變空氣流程，適用于介質為空氣的通風和排風管路上。閥門公稱壓力PN≤0.1MPa, 工作溫度- 30～+40℃，相對濕度30～90％，介質為空氣的管路上，作為單向閉路機構。手（電）動密閉閥門具有一定的抗沖擊波余壓能力，有手動和手電動兩種，安裝時注意介質流向應與閥體上所標注的箭頭方向一致。

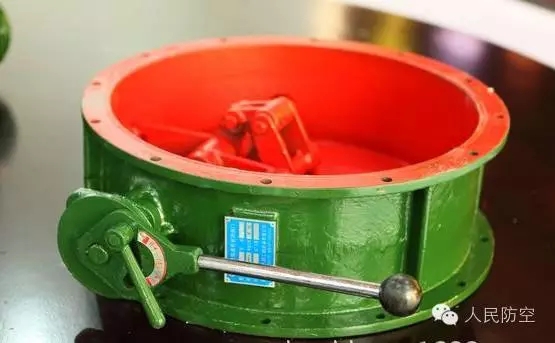

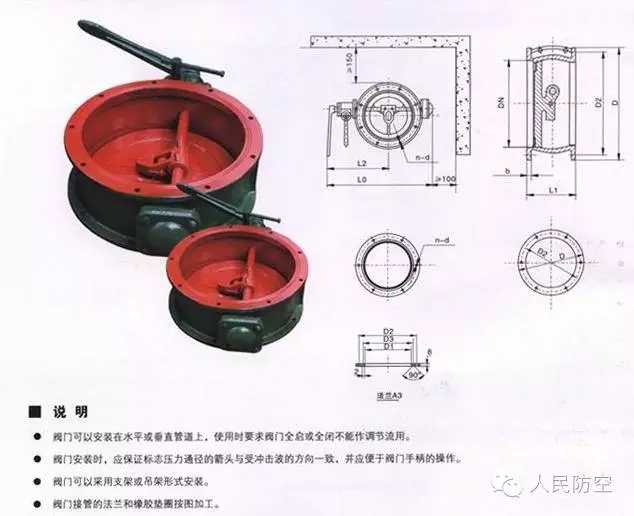

手動密閉閥門結構示意圖
一、產品選用要點
1、杠桿式密閉閥門用于全開或全關的場合，雙連桿密閉閥門除啟閉作用外，尚有適量調節風量的功能。
2、設計時應根據連接管道的直徑確定閥門的型號，然后再根據實際內徑D1的數值，重新調整管徑。

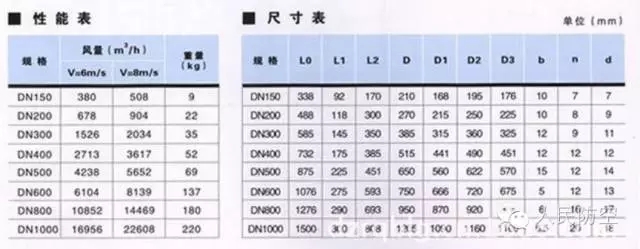

密閉閥門性能和尺寸表
二、施工安裝要點
1、閥門可安裝在水平或垂直的管道上，應保證操作、維修或更換方便。安裝方法詳見國家建筑標準設計《防空地下室通風設備安裝（04FK02）》中手動密閉閥門安裝的相關內容或生產廠家所提供的技術資料。
2、安裝前應存放在室內干燥處，使閥門板處于關閉位置，橡膠密封面上不允許染有任何油脂性物質，以防腐蝕。殼體密封面上必須涂防銹漆。
3、安裝時，應保證閥門受壓方向的箭頭與所受沖擊波方向一致；應調整開關指針，使指針位置與閥門板的實際開關位置相符合；要清潔內腔和密閉面，不允許有污物附著，未清潔前切不可啟閉閥門板。
4、安裝采用支架或吊架形式安裝。
5、閥門接管的法蘭和橡膠墊圈按圖加工。

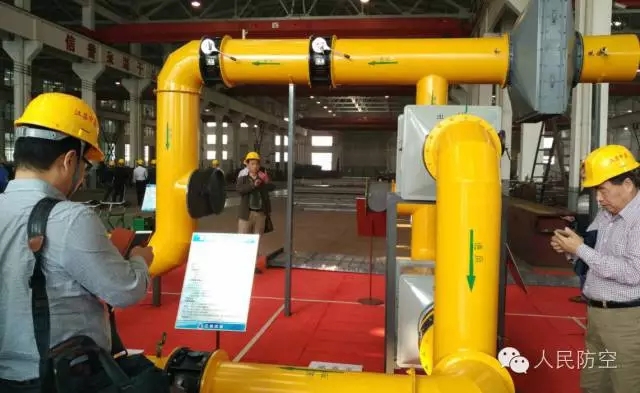

戰時通風安裝樣板
三、執行標準
工程標準：《人民防空地下室設計規范》GB50038-2005
四、相關標準圖集
《防空地下室通風示例》07FK01
《防空地下室通風設備安裝》07FK02
關于防空地下室進風系統密閉閥門設置問題的探討
防空地下室的防護通風，是指戰爭時期能有效地防護敵人實施核、化、生武器的襲擊，保證防護區域內空氣環境達到預定使用要求的特殊通風方式，其實質是采取有效的技術手段和轉換措施，使通風系統具有相應的抗沖擊波和防毒等功能，而密閉閥門則是通風系統實現防護效果、轉換通風方式不可或缺的關鍵設備。
下面，筆者根據人民防空地下室設計規范的有關要求，結合設計審查中遇到的常見問題，就防護進風系統密閉閥門的設置問題進行探討。
一、三種通風轉換的意義及密閉閥門的設置要求
為了防止戰時在遭受生物、化學、核武器襲擊后，室外放射性灰塵和染毒空氣通過通風系統進入到工程內部造成破壞，防護通風系統上的適當位置必須設置密閉閥門，以便工作人員根據室外空氣染毒情況及時開啟或者關閉相應的閥門，使系統進入到清潔式、隔絕式或者濾毒式通風方式，保證防護區內人員及物品的安全。
按照有關規范，戰時用途為醫療救護工程、專業隊隊員掩蔽部和人員掩蔽工程的防空地下室，應當設置清潔式、濾毒式和隔絕式3種通風方式，以保證核武器、化學武器、生物武器襲擊下人防工程內部空氣環境的安全，滿足掩蔽人員生存需要。
根據規范要求，在清潔式和濾毒式進風系統上設置的兩個密閉閥門，應當分別設置在染毒區域（除塵濾毒室）和清潔區（進風機房），如圖1所示。3種通風方式轉換操作順序為：清潔式進風時，關閉1、2、5，打開3、4及送風機7；隔絕式通風時，關閉1、2、3、4，打開5及送風機7；濾毒式進風時，關閉3、4、5，打開1、2、8及送風機7。
由于現行的有關規范及《全國民用建筑工程設計技術措施——防空地下室》（下稱《措施》）中，均未對密閉閥門的驅動形式作出明確具體的規定，所以，為了節約資金，降低戰時用電負荷，防空地下室通風設計中95%以上的密閉閥門均選用驅動方式單一、價格低廉的手動型密閉閥門。
二、設計中出現的問題
近日，在審查一個防空地下室防護通風設計時，筆者看到了如圖2所示的戰時進風原理圖。設計采用清潔式進風與濾毒式進風共用送風機的模式，把進風系統的所有密閉閥門都設置在染毒區（除塵濾毒室）內，并且均選用手動型密閉閥門。設計設定戰時三種通風方式轉換操作順序為：清潔式進風時，關閉1、2、5，打開3、4及送風機7；隔絕式通風時，關閉1、2、3、4，打開5及送風機7；濾毒式進風時，關閉3、4、5，打開1、2、8及送風機7。

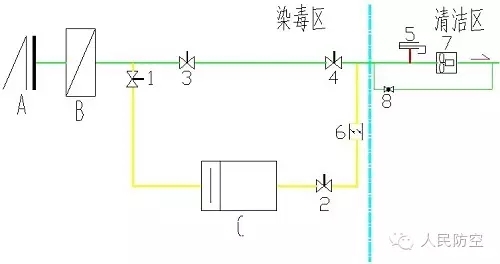

圖1 戰時進風系統圖（規范示例）

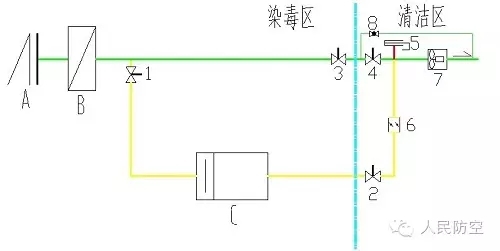

圖2 XX工程戰時進風原理圖（設計實例）
1、2、3、4：密閉閥門 5：插板閥 6：風量調節閥 7：送風機 8：增壓管及球閥
A：擴散室 B：粗過濾器 C：過濾吸收器
通過對規范示例和設計實例的比較不難發現，當需要進行通風方式轉換時，圖2的實例中，因為閥門為手動型密閉閥門，所以工作人員需要到染毒區域手動操作設置在染毒區的密閉閥門（1、2、3、4）來實現三種通風方式的轉換。而圖1的示例中，工作人員除在清潔區操作密閉閥門（2、4）外，同樣需要進入染毒區域來操作設置在染毒區內的手動密閉閥門（1、3）以實現3種通風方式的轉換。
既然圖1和圖2所示兩種設計的操作方式都需要工作人員進入染毒區域進行操作，并且都實現了三種通風方式的轉換，那么是不是就可以認定設計實例符合規范要求呢？
很顯然，設計實例與規范示例有著明顯的區別。圖2所示進風系統中，雖然在清潔式進風管路上和濾毒式進風管路上分別設置了兩個密閉閥門，但設計違反了《規范》關于每種通風方式設置的兩個密閉閥門應分別位于染毒區和清潔區的規定，且系統上設置的增壓管形同虛設，無法發揮其增壓、阻毒的作用。
三、密閉閥門設置建議
眾所周知，防護通風的進風系統緊鄰次要出入口設置，且除塵濾毒室的出入口設置在密閉通道內，通過一樘密閉門分隔開。因為密閉通道只能通過密閉隔絕的方式來達到防毒目的，所以在室外染毒的情況下不得打開密閉通道的防護密閉門或者密閉門——這就帶來一個問題：在室外染毒時通風方式需要由清潔式轉換為隔絕式或者由隔絕式轉換為濾毒式時，工作人員應當如何來操作密閉閥門才能安全地實現通風方式的轉換。
據了解，目前防護產品市場上的密閉閥門根據驅動方式可分為手動型密閉閥門和手電動型密閉閥門兩種。手動型密閉閥門只能通過人工手動操作手柄實現閥門的啟閉，而手電動型密閉閥門則具有電機驅動和手柄驅動分別自鎖、無需切換的特點，在電機驅動模式下突然斷電時可以直接改為人工手動操作手柄，在手柄驅動時突然通電的情況下也不會影響手柄操作。
據此，筆者建議，有關人防地下室設計規范或《措施》宜明確規定在染毒區域的密閉閥門應選用手電動型密閉閥門，且其控制裝置集中設置在戰時進風機房內。設置在清潔區的密閉閥門，則宜為手動型密閉閥門。這樣，當室外空氣染毒，需要將清潔式通風轉換為隔絕式通風或者將隔絕式通風轉換為濾毒式通風的時候，染毒區域的手電動密閉閥門可以通過設置在進風機房（清潔區）內的控制器進行操作，設置在清潔區的手動密閉閥門則通過操作手柄來實現閥門的開啟、關閉，這樣既能順利地實現三種通風方式的轉換，又解決了在室外染毒情況下開啟密閉通道、人員交叉進入清潔區和染毒區的問題。
